在現今這個以工業為主的社會中，后備直流電源的應用越來越廣泛了，作為后備直流電源重要組成部分的蓄電池，其性能狀況的優劣狀態對于保證后備直流電源的正常運行就顯得尤為重要。在蓄電池家族中，閥控鉛酸蓄電池在直流后備電源中的應用越來越廣泛了。
雖然閥控式鉛酸蓄電池在電力操作電源廣泛使用，但由于閥控式鉛酸蓄電池結構的特殊性，想盡可能地延長蓄電池的使用壽命，就必須在運行中正確的使用蓄電池，而可靠地檢測蓄電池的性能，并有針對性地對蓄電池進行維護就變得非常迫切了。合理地選擇及使用目前直流電源系統中的蓄電池和電池監測模塊，對延長蓄電池的使用壽命及相關設備的正常運行有很大的作用，為獲得最大的安全效益和經濟效益有著很重要的意義。
一鉛酸蓄電池的失效機理
鉛酸電池的失效研究對于電源系統的安全運行具有重要的意義，我們對這一問題進行一下概要的討論，以使讀者對這一問題有一個概要的認識。
1.1電池失水
鉛酸蓄電池失水會導致電解液比重增高、導致電池正極柵板的腐蝕，使電池的活性物質減少，從而使電池的容量降低而失效。
鉛酸蓄電池密封的難點就是充電時水的電解。當充電達到一定電壓時（一般在2.30V／單體以上）在蓄電池的正極上放出氧氣，負極上放出氫氣。一方面釋放氣體帶出酸霧污染環境，另一方面電解液中水份減少，必須隔一段時間進行補加水維護。閥控式鉛酸蓄電池就是為克服這些缺點而研制的產品，其產品特點為：
（1）采用多元優質板柵合金，提高氣體釋放的過電位。即普通蓄電池板柵合金在2.30V／單體（25℃）以上時釋放氣體。采用優質多元合金后，在2.35V/單體（25℃）以上時釋放氣體，從而相對減少了氣體釋放量。
（2）讓負極有多余的容量，即比正極多出10％的容量。充電后期正極釋放的氧氣與負極接觸，發生反應，重新生成水，即O2+2Pb→2PbO,PbO+H2SO4→H2O+PbSO4使負極由于氧氣的作用處于欠充電狀態，因而不產生氫氣。這種正極的氧氣被負極鉛吸收，再進一步化合成水的過程，即所謂陰極吸收。
（3）為了讓正極釋放的氧氣盡快流通到負極，必須采用和普通鉛酸蓄電池所采用的微孔橡膠隔板不同的新超細玻璃纖維隔板。其孔率由橡膠隔板的50％提高到90％以上，從而使氧氣易于流通到負極，再化合成水。另外，超細玻璃纖維板具有吸附硫酸電解液的功能，因此閥控式密封鉛酸蓄電池采用貧液式設計，即使電池傾倒，也無電解液溢出。
（4）采用密封式閥控濾酸結構，使酸霧不能逸出，達到安全、保護環境的目的。
在上述陰極吸收過程中，由于產生的水在密封情況下不能溢出，因此閥控式密封鉛酸蓄電池可免除補加水維護，這也是閥控式密封鉛酸蓄電池稱為免維電池的由來。
閥控式密封鉛酸蓄電池均加有濾酸墊，能有效防止酸霧逸出。但密封蓄電池不逸出氣體是有條件的，即：電池在存放期間內應無氣體逸出；充電電壓在2.35V／單體（25℃）以下應無氣體逸出；放電期間內應無氣體逸出。但當充電電壓超過2.35V／單體時就有可能使氣體逸出。因為此時電池體內短時間產生了大量氣體來不及被負極吸收，壓力超過某個值時，便開始通過單向排氣閥排氣，排出的氣體雖然經過濾酸墊濾掉了酸霧，但必竟使電池?fù)p失了氣體，所以閥控式密封鉛酸蓄電池對充電電壓的要求是非常嚴格的，不能造成過充電。
1.2負極板硫酸化
電池負極柵板的主要活性物質是海棉狀鉛，電池充電時負極柵板發生如下化學反應PbSO4+2e=Pb+SO4-,正極上發生氧化反應：PbSO4+2H2O=PbO2+4H++SO4-+2e,放電過程發生的化學反應是這一反應的逆反應，當閥控式密封鉛酸蓄電池的荷電不足時，在電池的正負極柵板上就有Pb存在，PbSO4長期存在會失去活性，不能再參與化學反應，這一現象稱為活性物質的硫酸化，硫酸化使電池的活性物質減少，降低電池的有效容量，也影響電池的氣體吸收能力，久之就會使電池失效。
為防止硫酸化的形成，電池必須經常保持在充足電的狀態。
[page]
1.3正極板腐蝕
由于電池失水，造成電解液比重增高，過強的電解液酸性加劇正極板腐蝕，使正極板孔隙率增高，電解液相對變少，極板活性物質變少，電池容量變低。防止極板腐蝕必須注意防止電池失水現象發生。
1.4熱失控
熱失控是指蓄電池在恒壓充電時，充電電流和電池溫度發生一種累積性的增強作用，并逐步損壞蓄電池。造成熱失控的根本原因是：
普通富液型鉛酸蓄電池由于在正負極板間充滿了液體，無間隙，所以在充電過程中正極產生的氧氣不能到達負極，從而負極未去極化，較易產生氫氣，隨同氧氣逸出電池。
因為不能通過失水的方式散發熱量，VRLAB電池過充電過程中產生的熱量多于富液型鉛酸蓄電池。較易發生熱失控。
浮充電壓應合理選擇。浮充電壓是蓄電池長期使用的充電電壓，是影響電池壽命至關重要的因素。一般情況下，浮充電壓定為2.23V/單體（25℃）比較合適。如果不按此浮充范圍工作，而是采用2.35V／單體（25℃），則連續充電4個月就會出現熱失控；或者采2.30V/單體（25℃），連續充電6~8個月就會出現熱失控；要是采用2.28V/單體（25℃），則連續12~18個月就會出現嚴重的容量下降，進而導致熱失控。熱失控的直接后果是蓄電池的外殼鼓包、漏氣，電池容量下降，最后失效。
二正確使用鉛酸蓄電池
2.1聯接
不同容量，不同性能，不同新舊，不同廠家的蓄電池不應聯接在一起使用。
聯接時，應該使用絕緣性工具，以防意外造成正負極短路。
蓄電池與充電器或負載聯接時，電路開關要位于斷開位置，蓄電池的正極應與充電器或負載的正極聯接，蓄電池的負極應與充電器或負載的負極聯接。
聯接用的螺母，螺栓，墊圈與聯接線應松緊適度、均勻，應避免螺絲松動和過緊。
2.2充電
充電分為初充電，正常充電，均衡充電等幾種。
初充電，新電池的首次充電稱為初充電，目的在于使電池在裝配過程中被氧化的極板活性物質還原，增加活性物質含量，提高電池的放電性能。
正常充電，對已經放過電的電池進行充電稱為正常充電。
浮充電，電池組與電源并聯連接到負載上，當交流電源正常時，整流器將交流電整流為直流電后，一面給蓄電池充電，一面經逆變將直流電重新轉換為交流電為負載供電。當交流電源中斷時，蓄電池的直流電立即經逆變轉換為交流電給負載供電，以保證供電的連續性。這種蓄電池充電稱為浮充電。
均衡充電，電池在使用的過程中，往往會產生比重、容量、電壓等不均衡現象。導致電池組輸出電壓過低，輸出電量過小。為此，對電池組進行過充電，使電池組中的每個單電池都處于充足電狀態，這一充電過程稱為均衡充電。
無論使用那種充電方法，都應該注意按照廠家產品說明，控制充電電壓和電流，以防過壓和過流充電導致蓄電池性能下降和壽命縮短。

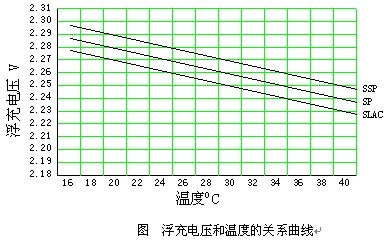

在電源系統中，電池總是在線備用工作的，這樣電池基本處于長期的浮充狀態中，浮充電壓的選取對電池的長期可靠運行起著至關重要的作用，正如前面看到的，偏高的浮充電壓會造成電池緩慢失水并發產生熱失控而使電池失效；偏低的浮充電壓會造成電池長期處于充不飽電的狀態，使電池發生硫酸化而導致電池失效。正確的浮充電壓一般應選在2.23V/單體.，并應隨同電池工作溫度進行相應調整，由于電池生產廠家的不同，這一參數會有一些差異，應嚴格按照廠家提供的參數選取。下圖是某廠家電池浮充電壓同溫度的關系曲線。
在一個電池組中，電池總是串聯充電的，由于電池存在個體差異，每個電池的端電壓不會嚴格一致，為保證電池組中每個電池的長期安全運行，必須保證電池組中每個電池的浮充端電壓都處于正確的范圍，均衡充電是經常采用的方法，通過適當?shù)倪^充電來保證電池組中落后電池充足電。這一方法由于要對電池組過充電，應限制使用，應使用單個電池補充充電代替均衡充電，如果必須對電池組進行均衡充電，必須嚴格控制均衡充電電壓。均衡充電的電壓應嚴格按照電池生產廠的規定選取。
[page]
2.3放電
放電電流不宜過大，更要避免短路放電。
放電時，蓄電池端電壓不要低于終止電壓，以防蓄電池過度放電導致蓄電池性能下降和壽命縮短。
放電后，應該及時充電。不允許蓄電池在放電狀態下長時間擱置。
2.4不允許在蓄電池組中抽取部分電壓另作他用。
在電池組中抽取部分電池用電的做法是應該嚴格禁止的，這樣做的后果使電池組的均衡性被破壞，長期運行的結果會造成電池組中部分電池性能變壞。與此類似，采用尾電池的方法是不足取的。
2.5儲存
蓄電池應儲存在清潔，通風良好，環境溫度適宜的庫房內；要遠離熱源，避免陽光照射。蓄電池應該定期正常充電。
三電池監測對電池安全運行的意義
由于鉛酸電池的運行要求比較嚴格，鉛酸電池在偏離了正確的使用條件下運行將造成嚴重的后果，鉛酸電池的運行參數監測變得十分重要的。
采用備用電池的場所都是十分重要的部門，失效的電池組起不到電源備份的作用，一旦主電源發生故障，就會造成系統停機，導致巨大的經濟、社會損失，及時發現并處理電池失效同樣是十分重要的。
現有的各種后備電源系統，許多裝有各種不同的監測裝置。這些裝置測試電池組的端電壓、電池組電流、電池組運行的環境參數，最多具有測試單電池端電壓的功能。
一般來說，電池組參數監測屬于電池運行參數監測，運行參數監測對于保證電池的正確運行狀態是重要的，但不能代替電池參數監測。
對電池組的安全運行來說，監測到單電池是必須的，由于電池參數的不均勻性，監測電池組的參數是無法知道單電池的運行狀態的。
眾所周知，電池的端電壓和電池容量是兩個相互獨立的參量，由于電池在浮充運行狀態下，電池電流很小，單電池的浮充電壓也不能有效地反映電池的參數。
按照我們對電池安全運行的認識，對每只電池內阻的監測是電池安全運行最重要的保證，沒有這一功能的監測系統對電池安全運行的意義不大。
對電池每項參數監測的意義下面進行較詳細的討論。
3.1電池組電壓監測
電池組電壓監測可以發現電池組浮充電壓不正確、電池組是否被過充電、過放電等事件。
3.2單電池電壓監測
單電池電壓監測可以發現單電池浮充電壓不正確，單電池是否被過充電、過放電等事件。另外，監測單電池電壓還可以發現單電池開路、短路等電池失效事件。
3.3電池內阻監測
單電池內阻監測是電池監測最具革命性意義的進步。
眾所周知，鉛酸蓄電池的端電壓并不能反映電池的容量特性，容量嚴重下降的電池，在整組浮充電的電池中，其浮充電壓的區別不足以用來判斷電池是否因容量降低而失效，一旦電池組進行放電，這些電池因為充電量少，端電壓很快就會跌落，并妨礙電池組的放電性能，這時從電池的端電壓上可以很容易的發現他們，但是已經太晚了，電池組在需要備份電源的時候已經起不到備份作用了。
利用交流阻抗法、電導法或直流法測量電池的內阻已被公認為是一種迅速而又方便的診斷電池狀況的方法。越來越多的研究認為老化電池的內阻和放電能力之間存在著一定的關系。
值得注意的是，由于電解液電阻的變化。電池內阻隨溫度下降而迅速增大。因此，在考慮時間對內阻的影響時，溫度是一個重要的影響因素。
閥控鉛酸電池在設計上是乏酸的，同鉛活性物質相比電解液的安時容量較小，因而放電過程常常受電解液制約。
對于任何新電池，電池內阻通常不與放電能力成線性關系。電解液濃度、化成的完全程度（尤其是極板表面）、隔板--極板界面接解面積以及壓力的細微變化都僅對內阻產生微小的影響，但可能會對放電過程產生很大的影響。所以新電池的內阻和容量都不是一個非常穩定的參量。
由于正極板柵的腐蝕、電解液水分的喪失，所有鉛酸電池都有一定的使用壽命。在浮充放電使用過程中更為明顯。增加正極板柵的質量或減少其腐蝕率都可延長電池的使用壽命。正極板柵是帶正極鉛活性物質的導電和支撐骨架，腐蝕加大了正極板柵的電阻。其他設計參數，如電解液體積，隔板壓縮程度及成分組成、電池殼的透氣率、通氣孔設計、涂膏的物理化學參數和制造參數都可影響壽命。
隨著正極板柵的腐蝕和隔板中電解質的耗盡，電池電阻增大而電池容量減少。周期內阻測量可跟蹤監測這些變化，并且發現失效電池。在不間斷電源中，由于電池檢查及放電次數較少，電池容量很可能在兩次測試期間就已降到80%額定容量以下。如果采用內阻測試法，可以很容易地發現這些問題并改善系統可靠性。
電池內阻的劇升同電池容量的減少有關，尤其是在電池壽命未到80%的時候更為明顯。高放電速率下的使用時間似乎對這些因素更為敏感，一般電池內阻增加20~25%時就到了壽命期限。在低放電速率下，電池內阻一般增加20%-35%后壽命才結束。
也有一些文章認為電池剩余容量并不能由電池內阻反映出來，他們認為電池容量下降20%對應的電池內阻下降并不明顯，當電池的保有容量降到標稱容量的60%時電池內阻的變化才可以明確確定。但有一點是得到普遍承認的，那就是電池內阻的增高對應于電池容量的下降，當電池內阻變化可以明確確認的時候，電池應保有60%以上的容量，這樣的電池是不能通過電池浮充端電壓測量而發現的。所以電池內阻的實時監測比起端電壓監測來說所起的作用重要得多的。
3.4環境溫度監測
在使用過程中，溫度和電壓對電池壽命的影響最大。溫度的升高和電壓的浮動都會加速極板的腐蝕和電解液的消耗，從而減少了電池的有效工作時間和壽命。
將溫度傳感器置于電池表面可以發現電池過熱，從而及時發現電池運行過程的異常。
3.5充電電流和放電電流監測
過大的充電和放電電流會對電池造成嚴重的損害，對這些參數的監測可以發現這些問題。
3.6事件管理
所謂事件管理，就是將電池的監測數據予以歸納和整理，從中發現電池使用不正確事件和可能失效事件，將這些報警事件通過網絡傳給關心這些事件的部門，同時將這些事件存儲保管，以備日后查詢。
VRLA電池雖然號稱是免維護電池，不正確的電池使用條件可以顯著地對電池造成損害，并使電池的使用壽命縮短，通過監測并控制電池組的電流、浮充電壓、使用溫度可以使電池工作在正確的使用狀態，通過單體電池內阻的監測可以及時準確地發現失效電池，并進而提高了使用VRLA電池的系統的使用可靠性。
