【導讀】無人機系統正以厘米級RTK定位、多光譜作物分析和4G DTU弱網通信等創新方案，重構農業、工業、物流三大領域的效率邊界。在安徽農田，搭載EBYTE E840-4G DTU模塊的無人機實現3000畝弱網環境毫米級監測；長江航道船舶通過無人機補給降低停航成本；化工防爆巡檢機（ATEX認證）替代人工高危作業。本文從傳感器選型、通信架構到場景化方案，拆解無人機系統落地全鏈路。
無人機系統正以厘米級RTK定位、多光譜作物分析和4G DTU弱網通信等創新方案，重構農業、工業、物流三大領域的效率邊界。在安徽農田，搭載EBYTE E840-4G DTU模塊的無人機實現3000畝弱網環境毫米級監測；長江航道船舶通過無人機補給降低停航成本；化工防爆巡檢機（ATEX認證）替代人工高危作業。本文從傳感器選型、通信架構到場景化方案，拆解無人機系統落地全鏈路。
方案概述

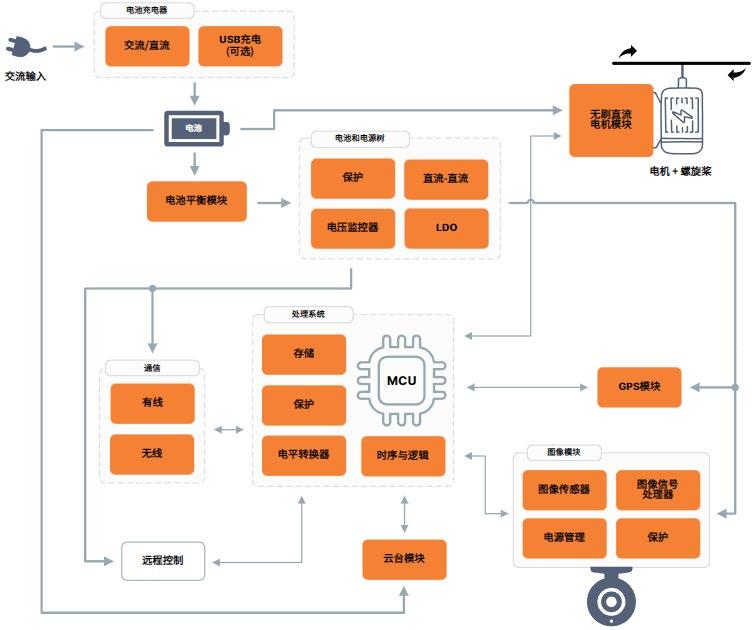

框圖 - 無人機
· 下面的框圖展示了安森美推薦的無人機方案。
· 大多數功能塊器件都可以通過安森美方案來獲取， 具體如下面的器件表所示。

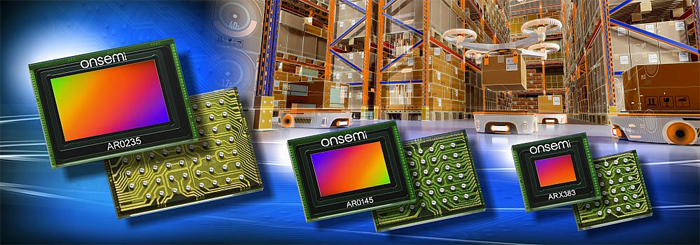

Hyperlux SG - 全局快門圖像傳感器系列
安森美的 Hyperlux SG 圖像傳感器系列憑借專為廣泛應用專門打造的先進成像功能，給無人機技術帶來變革。這些傳感器尤其適合用于航空測量、農業監測和基礎設施巡檢等領域的無人機。
Hyperlux SG 的一大顯著特性是其全局快門，它能有效消除運動偽影，即便在無人機高速機動過程中，也能確保拍攝出清晰穩定的圖像。對于在復雜環境中導航且需要精確成像的無人機而言，這一點至關重要。此外，該系列傳感器還具備可編程感興趣區域 (ROI)，使操作員可以在飛行過程中關注特定的感興趣區域。

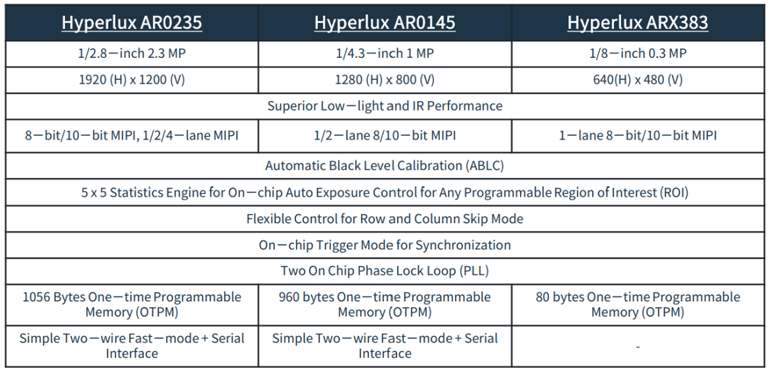

表 2.Hyperlux 圖像傳感器系列 - 產品詳細比較
Hyperlux LP - 圖像傳感器系列

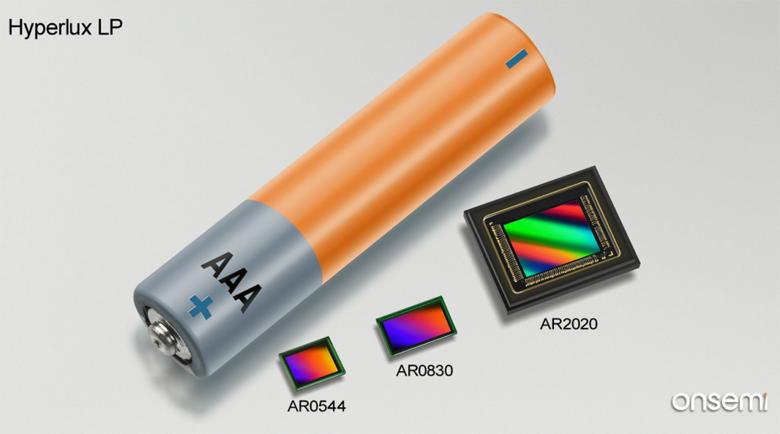

最近， 安森美推出了 Hyperlux LP 系列圖像傳感器。該系列采用了先進的電子卷簾快門技術，包含三種產品型號： 500萬像素的 AR0544、 830 萬像素的 AR0830 和 2000 萬像素的 AR2020。 Hyperlux LP 系列中的所有傳感器都具有相同的像素大小和光學性能。這些產品線提供了多種選擇，包括黑白、 RGB 和 RGBIR 型號，并有封裝和裸片兩種形式可供選擇。
如此廣泛的產品選擇讓視覺系統設計人員能夠通過利用多樣化方案，優化開發工作，降低成本，并縮短產品上市時間(TTM)。
功耗
· 在預檢測狀態下， Hyperlux LP 圖像傳感器的功耗不到原生模式下功耗的 1/100。 這能實現顯著的節能效果， 對功耗敏感的視覺系統的續航時間將會更長。
表 3：全分辨率模式下的圖像傳感器功耗比較

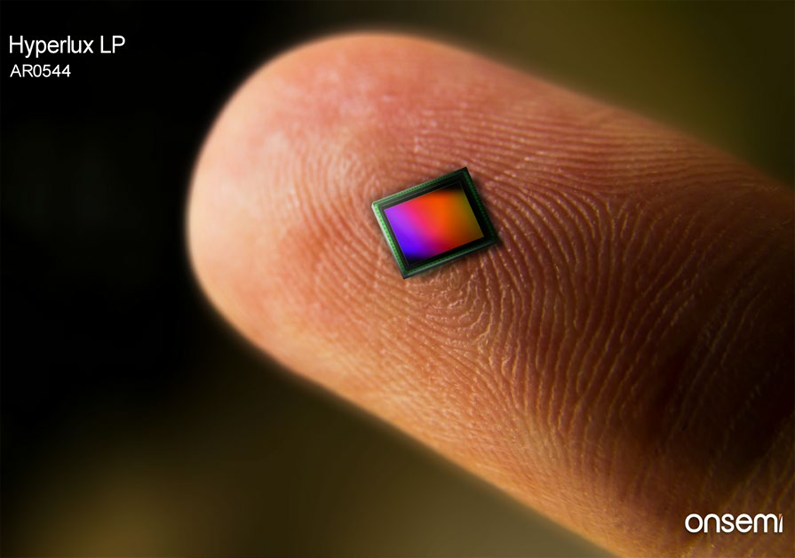

Hyperlux LP AR0544特性和規格：
? 500 萬像素 CMOS 傳感器，采用先進的 1.4 μm 像素堆疊BSI 技術
? 850 nm 和 940 nm 波長下的增強近紅外響應
? 增強動態范圍 (eDR)
? 超低功耗模式
? 運動喚醒 (WOM)/運動檢測
? LI－HDR：支持行交錯式 T1/T2 讀出，可在 ISP 芯片中實現 HDR 處理
Hyperlux LP AR0830
特性和規格：
? 800 萬像素 CMOS 傳感器，采用 1/2.9 英寸背照 (BSI) 堆疊式 CMOS 傳感器和 1.4 μm 像素技術
? LI－HDR：支持行交錯式 T1/T2 讀出，可在 ISP 芯片中實現 HDR 處理
? 超低功耗模式 (SLP)
? 運動喚醒 (WOM)/運動檢測
? MIPI 接口支持位深度壓縮
? 支持電子卷簾快門 (ERS) 和全局復位釋放 (GRR) 模式

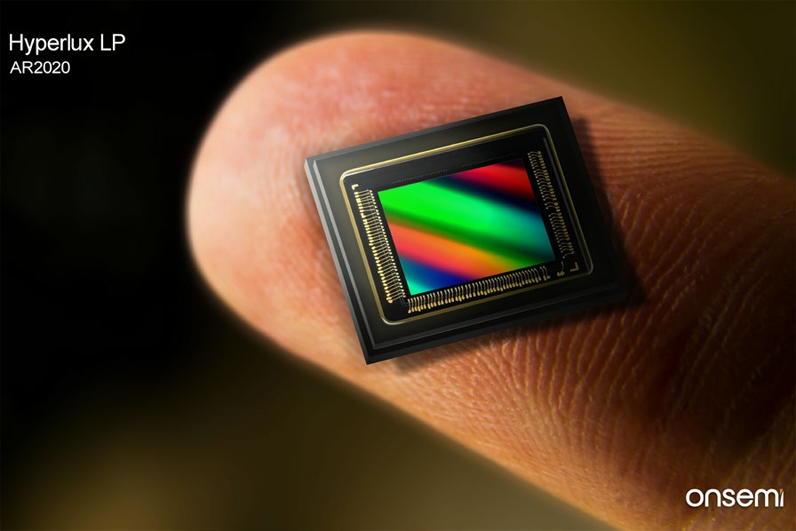

Hyperlux LP AR2020
特性和規格：
? 2000 萬像素 CMOS 傳感器，采用 1/1.8 英寸背照 (BSI) 堆疊式 CMOS 傳感器和 1.4 μm 像素技術
? 850 nm 和 940 nm 波長下的增強近紅外響應
? LI－HDR：支持行交錯式 T1/T2 讀出，可在 ISP 芯片中實現 HDR 處理 (eDR)
? MIPI 接口支持位深度壓縮
? 具備多種觸發模式，可實現多傳感器同步
? 支持電子卷簾快門 (ERS) 和全局復位釋放 (GRR) 模式
Hyperlux LH - 圖像傳感器系列
安森美 Hyperlux LH 系列圖像傳感器專為無人機打造， 旨在提供出色的性能， 確保在各種光照條件下都能實現高質量成像。 這些傳感器擁有先進的三重曝光嵌入式高動態范圍 (eHDR) 技術， 動態范圍高達 120 dB。 這項技術具備精細的靈活曝光比控制， 確保帶來出色的視頻質量， 并且支持在線性模式和 eHDR 模式下拍攝圖像。 其增強的近紅外 (NIR) 靈敏度針對低光和夜間場景進行了優化， 能在傳統傳感器可能失效的情況下提供清晰的視覺效果。
此外， Hyperlux LH 系列的 eHDR功能會動態調整曝光水平， 并與傳感器的有效 LED 閃爍消除功能相配合， 既能防止過度曝光， 又能避免陰影區域的關鍵細節丟失以及 LED 照明引起的閃爍現象。
Hyperlux LH 系列傳感器支持 4K 視頻分辨率， 可提供超高清圖像， 這對于捕捉細節豐富的圖片和視頻至關重要。 這些傳感器采用 2.0 μm 像素尺寸設計， 有助于實現高靈敏度和清晰的圖像效果。 此外， 這些傳感器具備低功耗特性， 非常適合電池供電的設備， 并能降低無人機系統的總體能耗成本。 這些特性相結合， 確保配備 Hyperlux LH 系列傳感器的無人機能夠提供可靠、 高質量的視覺數據， 這對于實現高效的監測工作至關重要。

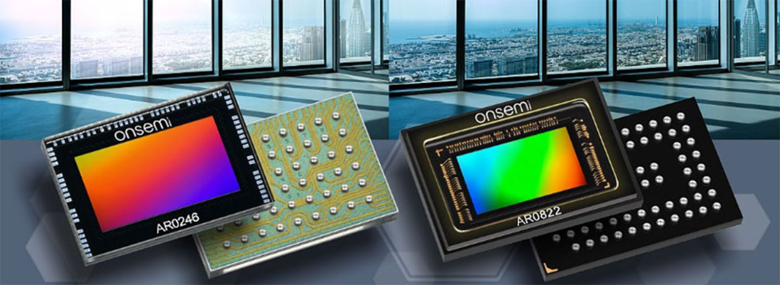

Hyperlux AR0246 特性：
? 1080p（1920 x 1080，全分辨率 200 萬像素）、60 fps 線性模式視頻拍攝
? 帶曝光比控制的全分辨率、 30 fps 三重曝光嵌入式高動態范圍 (eHDR) 視頻拍攝
? 多重曝光、全分辨率、 30 fps 雙重曝光行交錯式增強動態范圍 (LI-eDR) 視頻拍攝
? 全分辨率、 30 fps 雙重曝光行交錯式 HDR (LI-HDR)視頻拍攝
? 超低功耗模式 (SLP)
Hyperlux AR0822 特性：
? 4k（800 萬像素）、 60 fps，視頻性能出色
? 在三重曝光 eHDR 模式下，以高達 30 fps 的速度快速拍攝 3840 x 2160 的全分辨率視頻
? 先進的片上嵌入式高動態范圍 (eHDR) 重建技術，以及靈活的曝光比控制
? 增強動態范圍 (eDR) 模式可實現增強動態范圍，并且多重曝光不會產生運動偽影 － eDR 模式：單次曝光即可實現增強動態范圍。
? 雙重曝光 LI-HDR 輸出
? 增強近紅外響應
CQD SWIR - 用于導航系統的最佳深度感知技術
安森美的短波紅外 (SWIR) 技術通過將膠體量子點 (CQD) 與 CMOS 傳感器相結合， 為無人機應用提供了出色的成像能力。
這些先進的 SWIR 相機可提升無人機在霧霾、 黑夜以及有障礙物等具有挑戰性的環境下的性能， 使其在工業巡檢、 環境監測和國防偵察領域發揮重要作用。 安森美的 SWIR 傳感器具有出色的深度感知和 3D 成像能力， 確保無人機能夠收集精確可靠的數據， 從而顯著提高其在各種環境下的作業效率和效果。
在工業巡檢領域， 配備 SWIR 的無人機能夠檢測到肉眼難以覺察的材料和組件缺陷， 從而確保更高的質量控制水平。 在環境監測方面， 此類無人機可以更準確地評估植被健康狀況、 水質以及污染程度。 在國防應用中， SWIR 技術增強了無人機的偵察能力， 使無人機能夠在低能見度條件下高效工作， 并發現隱藏的物體或威脅。
SWIR 主要規格和特性
? 分辨率：配備全局快門，最高可達 630 萬像素
? 像素間距：7 μm – 15 μm
? 光譜范圍：可檢測波長高達 1700 nm 的光， 安森美的擴展版本(eSWIR) 可檢測波長高達 2500 nm 的光
? 接口：10 GigE Vision，可實現高速數據傳輸
? 技術：膠體量子點 (CQD) 與 CMOS 傳感器相集成，以增強成像能力
在無人機系統中的應用
? 作物健康監測/精準噴灑
? 異物檢測
? 自主設備導航（基于視覺）
? 作物健康監測/精準噴灑
? 異物檢測
? 自主設備導航（基于視覺）
Hyperlux 圖像傳感器系列關鍵參數比較
通過全面的比較來深入了解安森美圖像傳感器系列的功能。 找到理想的傳感器， 助力您的無人機系統開發更上一層樓。

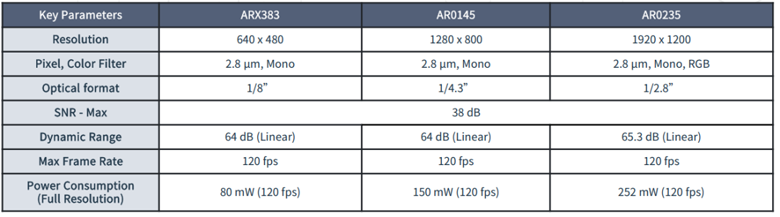

表 4： Hyperlux SG 系列 - 全局快門

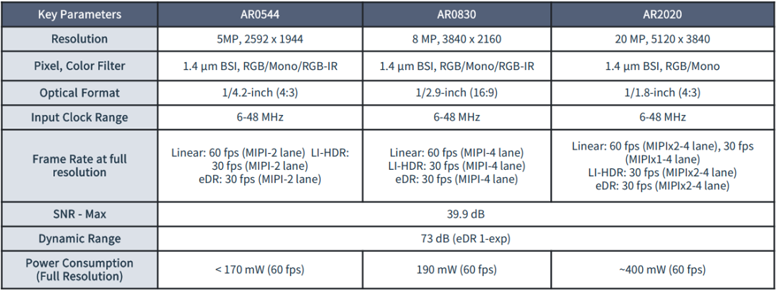

表 5： Hyperlux LP 系列 - 超低功耗

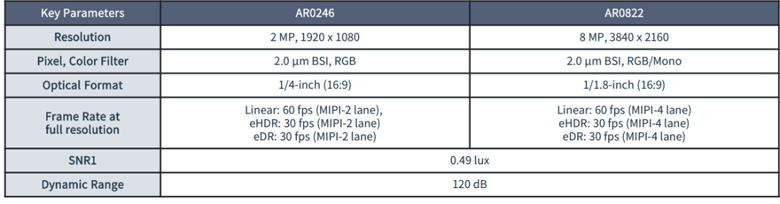

表 6： Hyperlux LH 系列 - 超高動態范圍
