【導讀】變速驅動（VSD）電機為大幅降低能源消耗和對外國燃料的依賴帶來了希望。一種方法是使用數字信號處理器 (DSP) 為無刷直流 (BLDC) 電機等電機創建新一代基于 VSD 的控制器。
變速驅動（VSD）電機為大幅降低能源消耗和對外國燃料的依賴帶來了希望。一種方法是使用數字信號處理器 (DSP) 為無刷直流 (BLDC) 電機等電機創建新一代基于 VSD 的控制器。
然而，這些電機也面臨著挑戰。使用傳統的比例、積分和微分 (PID) 控制器時，控制 BLDC 電機的電機速度非常復雜，因為它們依賴于復雜的數學模型并且計算量大。另一種方法是使用模糊邏輯 (FL) 算法來消除對復雜數學公式的需求并提供易于理解的解決方案。與 PID 控制器相比，F(xiàn)L 電機控制的開發周期也更短，因此上市時間也更快。本文討論使用 FL 算法通過 Texas INStruments c28xx 定點 DSP 系列控制 BLDC 電機的過程。
BLDC 控制模型開發
在構造 FL 發動機之前，我們必須首先開發一個模型作為設計的基礎。FL 控制器使用啟發式知識并使用模型的語言描述來表達設計。我們不會從頭開始開發模型，而是使用 PID 控制器模型作為起點。一旦開發并實現，F(xiàn)L控制器就可以通過調整其參數來改進。
一般來說，開發 FL BLDC 控制器有三個設計步驟：
1. 定義輸入、輸出和控制器的操作范圍。
2. 定義模糊隸屬度集函數和規則。
3. 調整發動機。

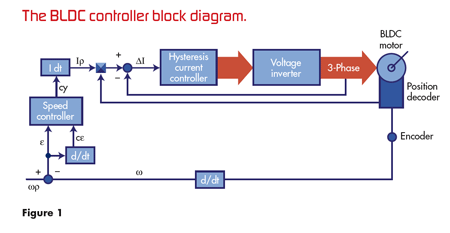

圖 1 顯示了 BLDC 控制器模型的框圖。
步是定義模型的相關輸入和輸出。輸入為誤差 (E)，即設定速度 (SS) 和當前速度 (CS) 之間的當前誤差。另一個輸入是誤差變化 (CE)，它是當前誤差與之前計算的誤差 (PE) 之間的差值。輸出是電樞電壓（CV）的變化，即當前電樞電壓（CAV）與先前電樞電壓（PAV）的存儲值之間的差值。得到的模型方程如下：
E = SS – CS
CE = E – PE
CV = CAV – PAV
電機速度單位為每分鐘轉數 (RPM)，E 決定我們與目標速度的接近程度。因此，當E > 0 時，電機速度低于設定速度。或者，E < 0 表示電機旋轉速度快于設定速度。CE 確定控制器的調整方向。當且僅當 (iff) 當前速度小于設定速度時，CE 為正。或者，當且僅當當前速度大于設定速度時，CE 為負。當接近設定速度時，CE 在正值和負值之間交替。CV 是施加到電樞的激勵電壓。該電壓在實現中表示為脈寬調制 (PWM) 占空比。
下一步是定義模糊隸屬度集函數、變量和規則。為了工作，非模糊（清晰）的輸入和輸出必須轉換為模糊的。轉換是通過使用語言變量來表示輸入和輸出范圍來執行的。這些也稱為模糊變量。模糊變量用于劃分隸屬函數的值區域。例如，使用五個變量來映射輸入和輸出。它們是負中（NM）、負?。∟S）、零（Z）、正?。≒S）和正中（PM）。該模型的輸入和輸出是由五個模糊變量在操作范圍內描述的隸屬集函數。
FL 控制器不使用數學公式，而是使用模糊規則來做出決策并生成輸出；多么酷啊？FL 規則采用 IF-THEN 語句的形式。模糊規則決定系統行為，而不是復雜的數學方程。例如，如果誤差 (E) 等于 NM，誤差變化 (CE) 等于 PS，則電樞電壓 (CV) 的變化等于 NS。使用的規則數量基于設計者的經驗和系統的知識。因此，對于我們的系統，使用的規則數量為 25 個，這是基于使用 PID 控制面的基本 PID 控制器模型。
為了給電樞通電，CV 模糊輸出必須轉換回清晰輸出。這個過程稱為去模糊化。 使用一種流行的去模糊方法，稱為重心法；稍后我將更詳細地討論它。
設計的一步是調整會員功能和規則。此階段也稱為調優。調整用于提高 FL 控制器的性能。一旦設計完成，控制器就可以實施了。
