【導讀】在電器、照明、顯示及線路驅動等負載直驅場景中，長期面臨進口驅動器件成本偏高、供應鏈交期不穩定、低端國產型號存在參數縮水、寬溫可靠性不足問題；傳統分立驅動方案外圍元件多、開發周期長，感性負載關斷反電動勢易造成器件擊穿失效。CBM2003A七路N-P-N達林頓晶體管陣列，針對工程痛點定向優化，為硬件工程師與產品選型負責人提供可直接量產落地的國產驅動解決方案，兼顧設計效率、系統可靠性與供應鏈穩定性。

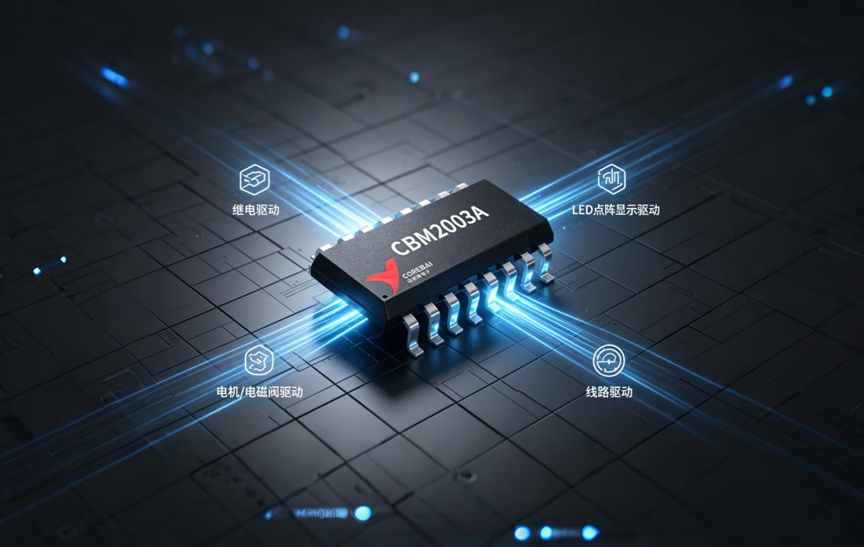

CBM2003A是面向工業控制與通用電子驅動領域打造的七路N-P-N達林頓晶體管陣列，圍繞硬件工程落地、產品批量選型的核心訴求完成參數標定與結構設計，以高兼容、高集成、高可靠的核心特性，為繼電器、照明、顯示、線路驅動等典型負載提供可直接量產的驅動解決方案，兼顧設計效率、系統可靠性與供應鏈穩定性。
一、標準兼容與高集成：簡化設計，降低工程落地成本
CBM2003A采用行業通用16引腳功能布局，7路輸入與7路輸出一一對應，公共發射極、公共陰極功能劃分清晰，同步提供DIP-16、SOP-16、TSSOP-16三種主流封裝，硬件方案可直接復用成熟設計，無需調整PCB布局與固件邏輯，有效縮短方案驗證與量產導入周期。
器件單路內置2.7kΩ基極串聯電阻，可直接對接TTL與5V CMOS邏輯電平，免除輸入限流與電平轉換電路；集成共陰極鉗位二極管，為感性負載關斷反電動勢提供專屬泄放路徑，無需外接續流二極管。高集成設計可減少外圍分立元件數量，降低BOM成本與焊接不良率，保障批量生產的一致性。
二、量化電氣參數：明確運行邊界，保障長期可靠
CBM2003A輸出耐壓50V，單路額定集電極電流500mA，通道支持并聯擴展總驅動能力，可直驅12V/24V工業母線系統負載，適配主流工業供電場景。器件工作溫度覆蓋-40℃~85℃，針對不同封裝與工作占空比制定量化降額規則：DIP封裝10%占空比下單路輸出370mA、30%占空比200mA；SOP封裝10%占空比390mA、30%占空比150mA，為工程師提供清晰的電流與熱設計依據，避免長期運行過載失效。
器件導通閾值電壓2.4V，兼容主流邏輯電平輸出；集電極-發射極飽和電壓典型值0.9V，導通損耗可控；直流電流增益典型值1000，微安級輸入即可穩定驅動百毫安級負載，降低主控GPIO輸出負荷。集電極截止電流與鉗位反向電流均控制在50μA以內，關斷狀態漏電流低，靜態功耗與發熱表現穩定，滿足設備長期不間斷運行要求。
三、工業級開關與抗擾性能：適配復雜工況
CBM2003A高低電平傳輸延時典型值0.25μs、最大值1μs，可穩定適配PWM調速、高速線路驅動與高頻開關場景，無明顯信號傳輸滯后。器件電氣過載（EOS）抗擾性滿足5000ms無損壞，鉗位二極管反向耐壓50V、正向電流400mA，可有效抑制繼電器、電磁閥等感性負載的反向電壓沖擊，降低器件擊穿與系統異常風險，提升整機在工業環境下的適應性。
四、熱性能與封裝適配：匹配量產裝配需求
CBM2003A熱性能參數貼合量產散熱設計邏輯，功率耗散隨環境溫度升高線性降額，25℃環境下DIP封裝最大耗散功率1.15W、SOP封裝0.95W，高溫場景可依據特性曲線執行合理降額。同時導通通道數量、工作占空比與允許輸出電流呈量化關聯，為散熱設計與負載分配提供明確參考。
三種封裝覆蓋不同裝配場景：DIP-16適配通孔焊接與大功率工況，SOP-16適配自動化貼片與通用主板，TSSOP-16滿足高密度、小型化PCB設計需求。器件采用編帶卷盤與管裝標準包裝，適配SMT產線與規模化備貨管理，國產供應鏈可保障穩定交期。
芯佰微CBM2003A是圍繞通用高壓大電流驅動需求打造，從參數定義到結構設計，全程貼合工程落地與量產需求，以可靠性能、清晰設計邊界、穩定交付能力，為工業控制、消費電子、智能硬件等領域提供穩妥的國產驅動選型方案。
